Tudo o que você precisa saber sobre componentes eletrônicos SMD
A tecnologia SMD (Surface Mount Device ou Dispositivos Montados em Superfície) tem por objetivo reduzir os espaços ocupados pelos componentes tradicionais, especialmente em aparelhos mais complexos. Essa tecnologia já é realidade aqui na Falcon e a tendência de “miniaturização” dos circuitos se torna cada vez mais necessária.
O que é exatamente a tecnologia SMD?
O SMD pode ser definido como uma técnica de montagem em superfície (SMT – Surface Mounting Technology), com a inserção de componentes eletrônicos ultraminiaturizados (passivos ou ativos) em uma placa de circuito impresso.
A principal diferença entre a tecnologia PTH (Pin Through Hole) está em seu processo de montagem, onde componentes são soldados diretamente na placa de circuito impresso, sem exigir furação, como na tecnologia anterior. Recentemente, em nosso blog, explicamos um pouco sobre as diferenças entre as tecnologias SMD e PTH. Vale conferir!
Componentes SMD
Comparados aos componentes tradicionais, os componentes SMD são vantajosos, já que não possuem invólucros*, que por vezes se fazem desnecessários. Por outro lado, os componentes que exigem essa proteção na tecnologia SMD possuem um tamanho bem menor.
Se compararmos um componente SMD a um componente tradicional, as dimensões chegam a ser até cinco vezes menores, por isso a classificação dos componentes eletrônicos SMD é feita em duas partes e, juntas, formam o número que os classifica.
Vamos explicar melhor: os primeiros dígitos do tamanho de um componente SMD são expressos em centésimo de polegada e referem-se ao cumprimento da peça. Os dígitos subsequentes, também expressos em centésimo de polegadas, referem-se à largura do componente.

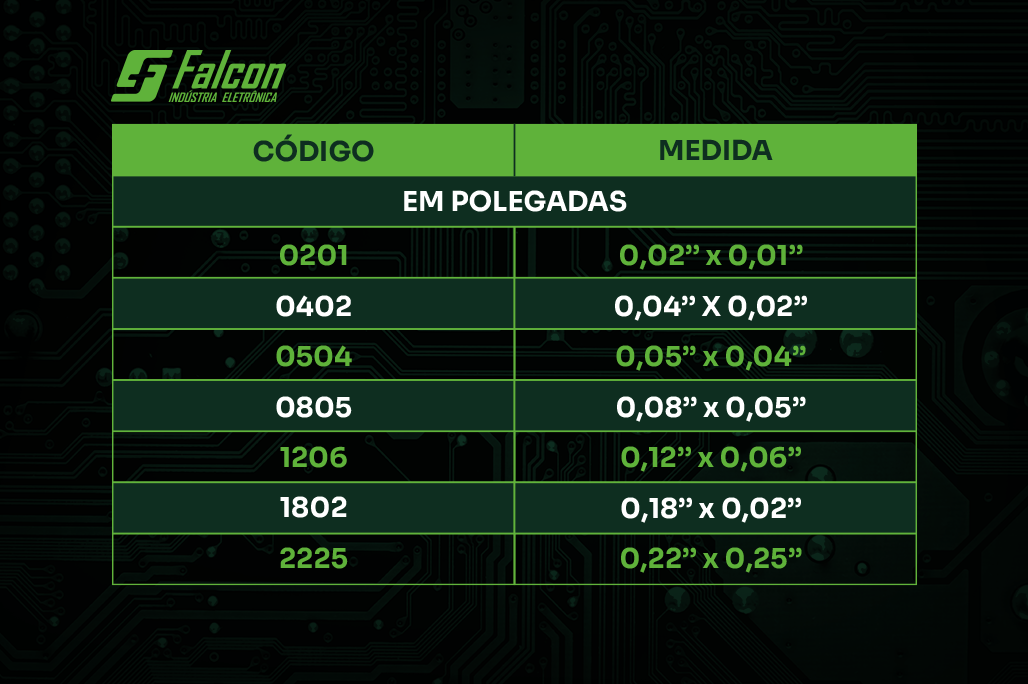

Na tabela abaixo, você confere alguns exemplos de componentes SMD e seus respectivos tamanhos. Como é possível notar, muitos deles são extremamente pequenos e até mesmo difíceis de enxergar a olho nu.
*Para quem não está familiarizado com o termo, invólucro representa o encapsulamento do componente, protegendo-o da corrosão e de outros danos. Os materiais mais comuns utilizados para encapsulamento são plástico e cerâmica.

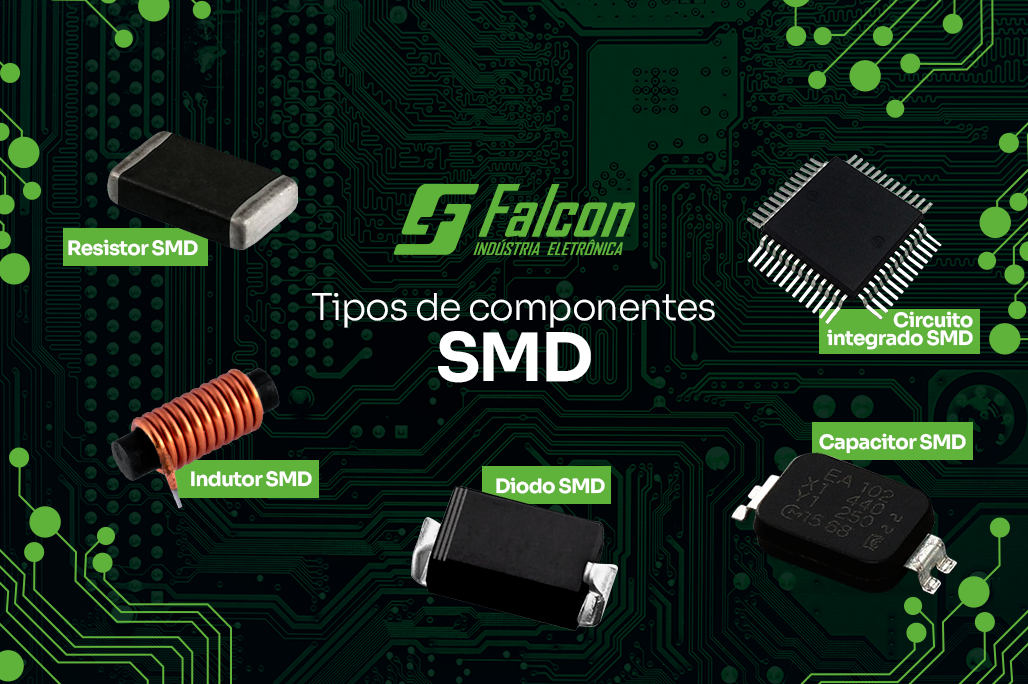

Principais componentes SMD
Assim como os componentes convencionais, os com tecnologia SMD são utilizados em diversos casos, como placas eletrônicas para smartphones, notebooks e até mesmo eletrodomésticos! Os mais comuns você confere a seguir:
Soldagem
A soldagem de componentes SMD pode ser feita manualmente ou através de equipamentos automatizados. Em ambos os processos é necessário ter cuidado, atenção e alta capacitação da equipe de montagem!
Vantagens x Desvantagens
Assim como qualquer produto, os componentes SMD possuem vantagens e desvantagens. A seguir, listamos algumas informações que podem ser relevantes na hora de desenvolver o seu projeto – confira:
Vantagens dos Componentes Eletrônicos SMD
- Montagem simples;
- Componentes de pequena dimensão;
- Não precisa furar a PCI (Placa de Circuito Integrado) ou metalizar as ilhas dela;
- Resistência a choques mecânicos e vibrações;
- Ocupam menos espaço do que os componentes tradicionais;
- Opção de montagem automática desses componentes;
- Redução de custo de montagem e de fabricação dos componentes;
- É possível colocar componentes dos dois lados da PCI.
Desvantagens dos Componentes Eletrônicos SMD
- A manutenção e a troca podem ser mais complicadas;
- O projeto do layout da PCI é mais complexo;
- Os componentes não são bem padronizados;
- Dificuldade em fazer a dissipação térmica;
- A identificação por legenda é prejudicada, podendo até não ser feita.
Ficou na dúvida se o seu produto deve migrar para a tecnologia SMD? A Falcon é especializada em soluções na montagem e desenvolvimento de placas eletrônicas. Entre em contato com nossa equipe para saber mais!
